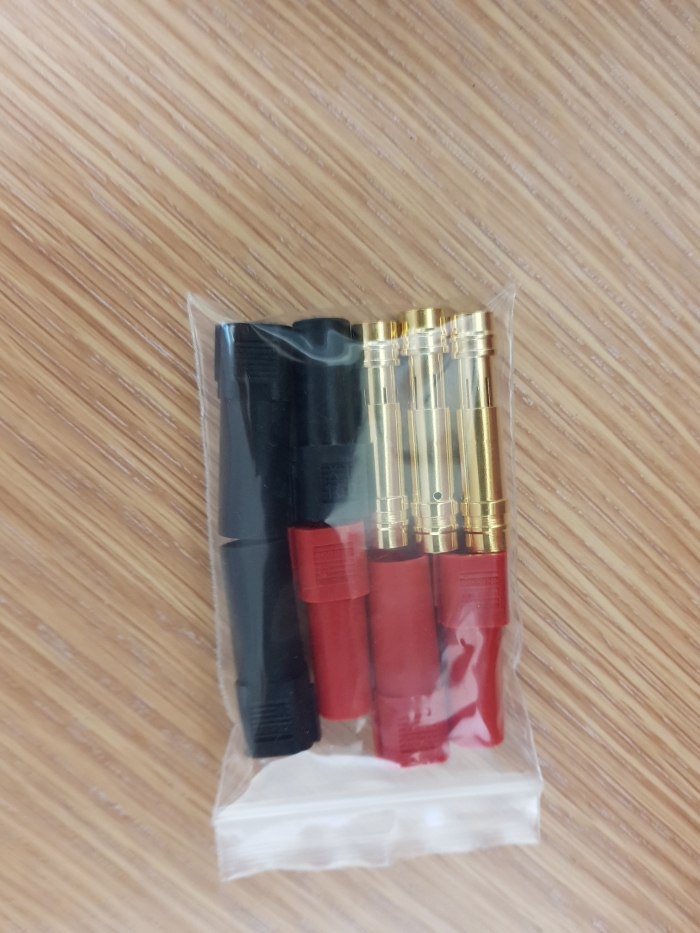

[Amass] XT150 DEV 커넥터 (암수 1조)

Hexie 150A DEV Connector(3P) for Battery & ESC

T-Rex 550E/600E/700E용 대형 배터리에 사용되는 대용량 커넥터(정격 75A)

정격 전류 : 75A (8AWG, 온도상승 55K / AMASS 공식 사양서)

※ 순간 전류는 공식 사양서에 없는 항목입니다.

수량 : 암수 1조

<제작 방법>

먼저 플라스틱 튜브를 넣은 후 아래와 같이 컨넥터를 솔더링합니다.

반드시 하우징을 먼저 와이어에 삽입 후 컨넥터를 솔더링 해야 합니다.

와이어의 직경은 최대 10AWG까지 사용 가능합니다.

모터와 변속기는 극성이 바뀐상태로 연결시 변속기의 파손 및 화재의 위험이 있으므로 유의해야 합니다.

반드시 아래 도면과 같이 연결하시기 바랍니다.

솔더링 후 컨넥터를 장착하고 필요에 따라 아래와 같이 컨넥터들을 병렬로 연결 후 순간 접칙제로 살짝 고정합니다.

완성이 되면 아래와 같이 결속됩니다.

- 배터리 측

- 변속기 쪽

- 변속기와 배터리 연결
