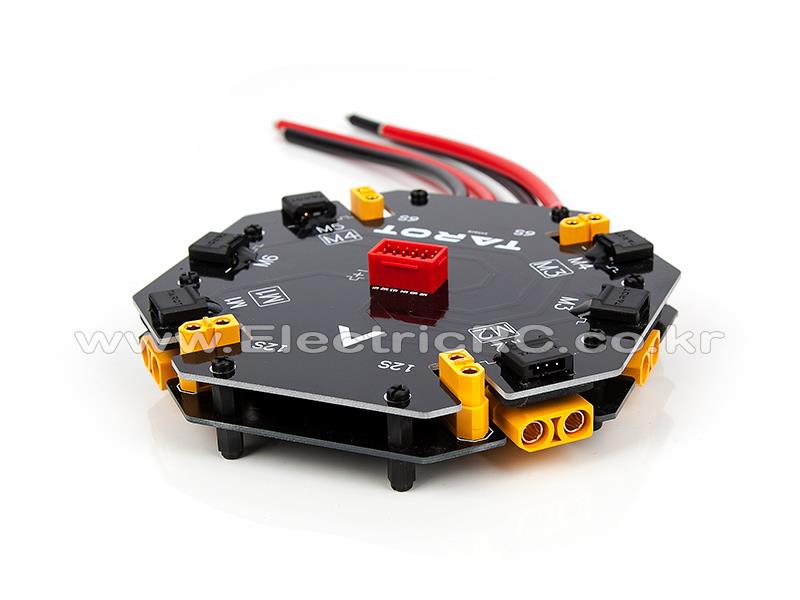

TAROT Industrial Quad/Hexa Power Distribution Board(12S/480A/21KW)

대형 산업용 드론(쿼드/헥사)에 사용되는 대용량 파워 디스트리뷰션 보드.

12S(44.4V) 입력을 지원하며, 사용자 편의를 위해 모터 출력단(XT90 /6 Port) 외에 별도의 보조 출력 (12S(XT60) x 2 Port/6S(XT60) x 2 Port) 단자를 구비하고 있습니다.

아울러 시그널 배선도 간편하게 Arrange 할 수 있도록 PCB pattern으로 구성된 Integrated Signal Port를 채용, 복잡한 내부 시그널 배선도 깔끔하게 정리가 가능하며, 차후 메인터넌스시 손쉽게 분리 할 수 있도록 세심하게 설계된 최강의 전원보드입니다.

최대 21KW(21,000W)의 출력이 가능하며 일반적으로 10L~30L급 방제기, 또는 최대 페이로드(AUW) 12~50Kg 대역의 대형 산업용 드론에 적합합니다.

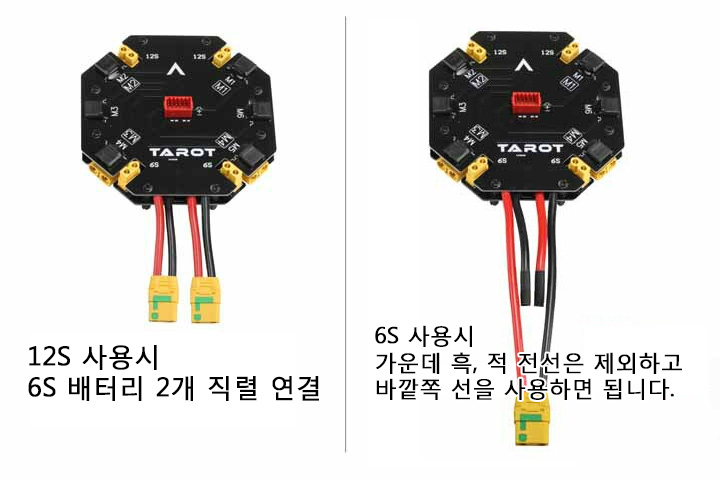

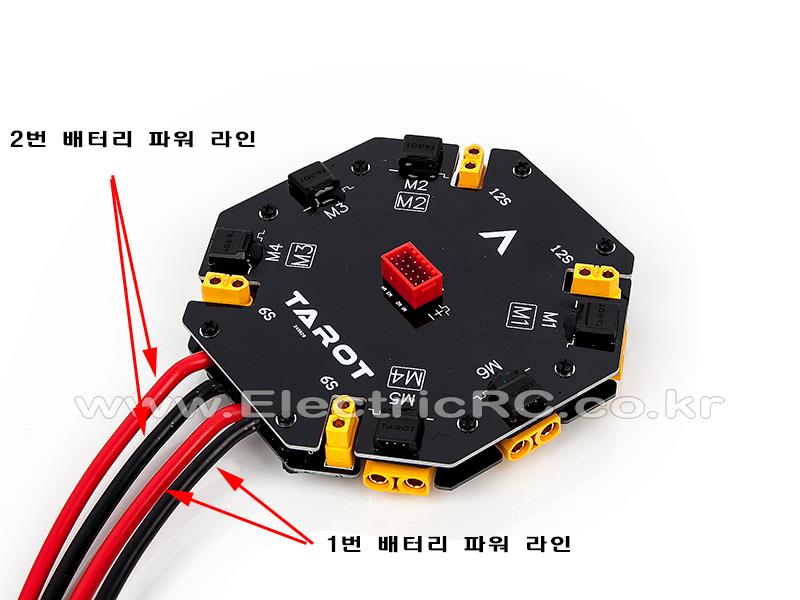

- 직렬 12S 연결시 직렬 1번 배터리와 2번 배터리의 연결 배선은 아래 이미지를 참고하세요.

1번 배터리와 2번 배터리의 +/- 와이어의 배선이 뒤섞일 경우 쇼트 등의 위험이 있으므로 주의를 요합니다.

※ 기판 손상 및 연결된 회로의 손상을 방지하기 위해 배터리 연결 및 분리 순서가 매우 중요합니다.

전원 연결시 : 반드시 1번 배터리를 먼저 연결 후 2번 배터리를 연결합니다.

전원 분리시 : 반드시 2번 배터리를 먼저 분리 후 1번 배터리를 분리합니다.

연결/분리 순서가 잘못될 경우 6S 단자에 연결되어 있는 기기 또는 본 기판이 손상될 수 있으며, 그에 대한 보증이 되지 않습니다.

알씨뱅크 TL2996 [TR] 산업용 쿼드/헥사 전원 분배보드 (12S/480A) 1

알씨뱅크 TL2996 [TR] 산업용 쿼드/헥사 전원 분배보드 (12S/480A) 2

알씨뱅크 TL2996 [TR] 산업용 쿼드/헥사 전원 분배보드 (12S/480A) 3

<제품 배선 관련>

- 상부 패널 레이아웃.

상부 패널에는 보조 출력(PMU 및 PFV 기타 모듈) 연결을 위한 6S(22.2V/XT60) 및 12S(44.4V/XT60) 각 2 포트가 구성되어 있습니다..

알씨뱅크 TL2996 [TR] 산업용 쿼드/헥사 전원 분배보드 (12S/480A) 4

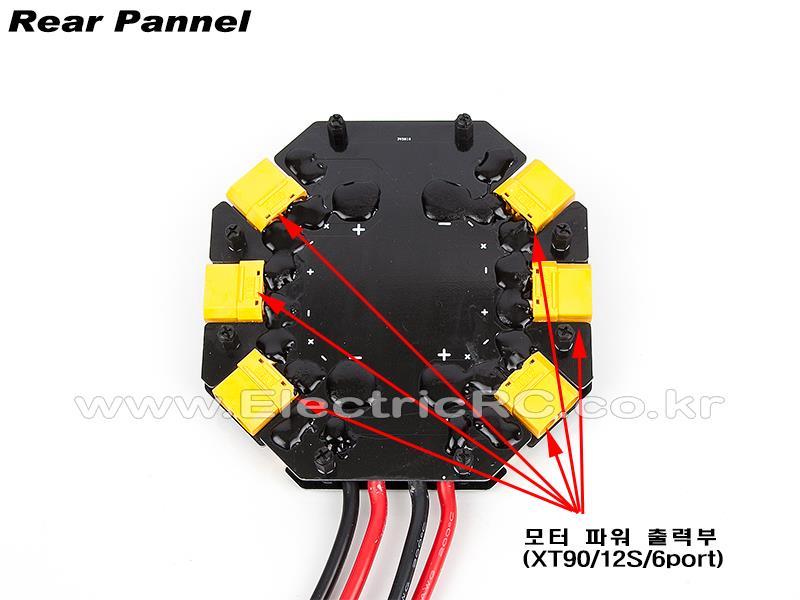

- 하부 패널 레이아웃.

알씨뱅크 TL2996 [TR] 산업용 쿼드/헥사 전원 분배보드 (12S/480A) 5

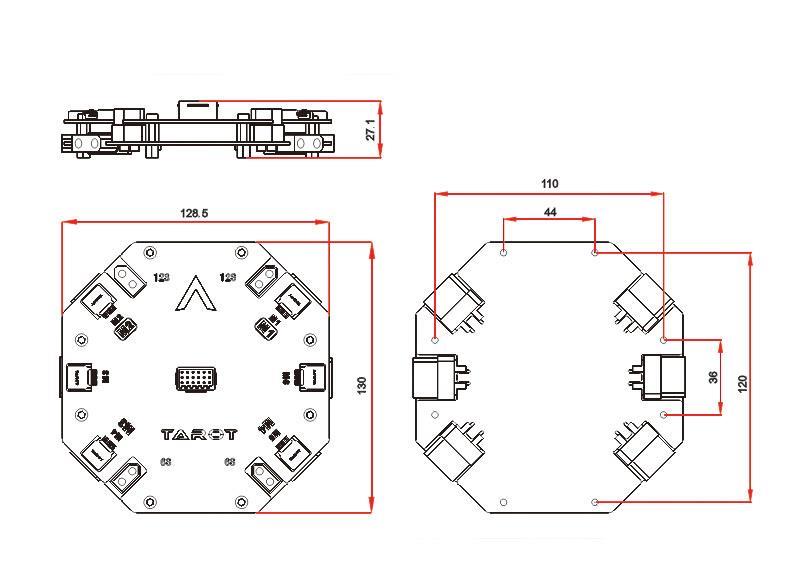

- Schematic Diagram

알씨뱅크 TL2996 [TR] 산업용 쿼드/헥사 전원 분배보드 (12S/480A) 6

레귤레이터(BEC) 사용시 아래의 사항에 주의하십시오.

● 본 제품은 취미용 RC용으로 제작된 전용 기기입니다. 다른 용도로 사용시 보증하지 않습니다.

● 본 제품은 배터리(또는 전원)의 전압을 낮춰주는 전자 기기입니다.

● 공산품의 특성상 낮은 확률로 불량이 있을 수 있으므로, 반드시 미리 출력되는 전압을 확인한 후 사용하십시오.

● 서보 및 수신기, FC 등 사용하실 기기에 장착하기 전 반드시 출력 전압을 먼저 확인하십시오.

● 제품 초기 불량시 본품에 대해서만 반품 및 교환이 가능하며, 본 기기로 인해 파생된 서보, 수신기 및 기타 장비의 손상에 대해서는 제조사 및 판매처에서 책임지지 않습니다.
