[WJD] Digital Voltmeter for V1220S/X1380/V1650 (~100V/w/Amp meter)

[WJD] Digital Voltmeter for V1200/V1220S/X1380/V1650 (~100V/Single Way/Buzzer)

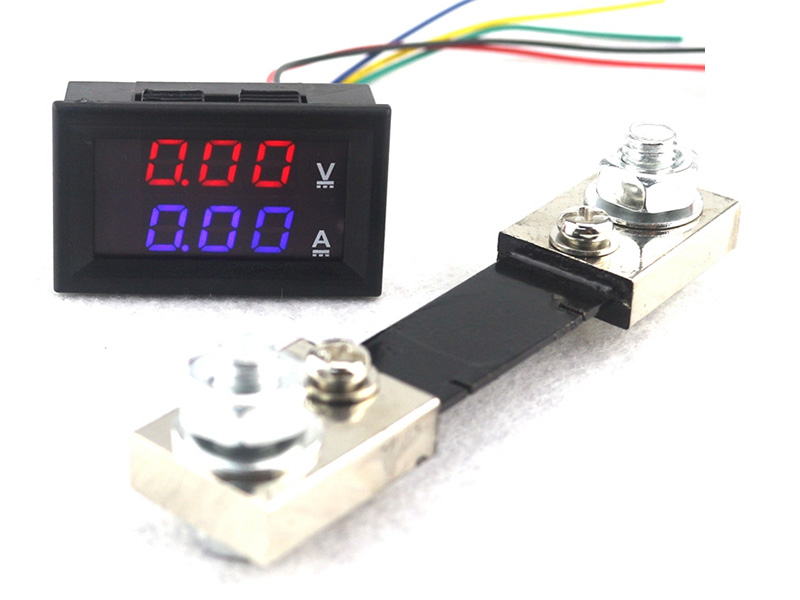

WJD사의 V1200/V1220S/X1380/V1650 방제 드론 전기종 공용 사이드 디지털 전압/전류 표시계.

Ultra Shunt 내장형으로서 동작 전압 및 현재의 소비 전류(Current : A)를 실시간으로 표시해 주는 멀티 방식의 클램프 미터.

입력 전압은 최대 100V까지 측정이 가능합니다.

주의 : 클램프 미터에 공급되는 전력은 Max 30V 입니다.

        따라서 클램프 미터의 파워 라인은 6S(22.2V)로 입력 해 주셔야 합니다.(측정 전압은 Max 100V)

전원 결선 방법은 아래를 참고하세요.

수량 : 1 Set

<Features>

• Operating voltage:DC 4.5 ~ 30V
• Measure voltage: DC 0 ~ 100V
• Minimum resolution(V): 0.1V
• Measure current :100A (require external shunt)
• Minimum resolution(A): 0.1A
• Operating current: <20mA
• Display: three 0.28" LED digital tube
• Display color: Red and Blue (two-color display)
• Dimensions: 48 x 29 x 21mm
• Mounting cutout: 45.5 x 26.5mm
• Refresh rate: about 500mS / times
• Measure accuracy: 1% (± 1 digit)
• Operating temperature: -10 to 65° c
• Operating Humidity: 10 to 80% (non-condensing)
• Working pressure: 80 to 106 kPa


<제품 이미지>

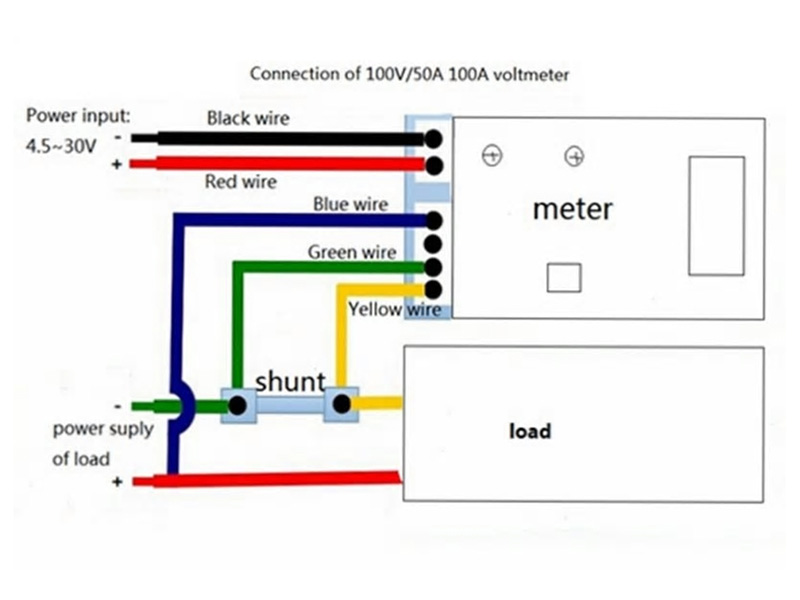

- 배선 연결 다이어 그램.
