F450 연구/교육용 베이스 Combo (4셀/2312 모터 버전)

Name: F450 연구/교육용 베이스 Combo (4셀/2312 모터 버전)
SKU: QQ20749
Price: 178200 KRW
Availability: InStock
Rating: 5.0 (13 reviews)

고출력 모터, 변속기, 프로펠라, 14.8V 배터리 포함

제품코드 : SREF-024-CH4

상품번호 : QQ20749

카테고리1드론/픽스호크/FPV

2산업/연구/교육용 드론›3F450, F550 교육용 드론

2드론 프레임 키트›3중형 프레임

더 보기 ▾

판매가격 : 178,200원

★★★★★ 5.0 · 리뷰 13건

상품번호 : QQ20749
※문의시 상품번호를 알려주세요

네이버페이 적립 : 구매 금액 4%

수량 제한 없이 주문 가능

물류창고 ∞개

대량 구매는 고객센터로 문의해 주세요

주문수량

선택 옵션

보드 버전(필수)

닫기

위에서 옵션을 선택하세요.

닫기

위에서 옵션을 선택하세요.

바로구매

장바구니

카톡상담

이미지	상품명	선택

추가 옵션상품 총합계: 0원

옵션 상품을 포함하여 장바구니 담기 >

키트/PNP 제품 구입시 주의사항

● 제품 상세 설명을 반드시 참고하셔서 제품 구성품에 주의하십시오.

● KIT, ARF, PNP, COMBO 제품은 조종기가 포함되어 있지 않습니다.

● 모든 PNP 제품은 발송 전 개봉하여 각 전자장치 (서보, 모터, 변속기, 리트렉트, LED) 작동 테스트 후 발송됩니다.

● 아래 내용은 KIT, ARF, PNP 의 일반적인 제품 구성이며, 정확한 구성품은 각 제품의 상세 설명을 참고하십시오.

- KIT (키트) / ARF : 기체의 프레임(껍데기)와 하드웨어(링키지 등)만 있으며, 전자 기자재는 일체 미포함

- PNP : 기체의 프레임 및 전자 기자재(모터, 변속기, 서보 등)가 함께 포함(또는 조립완료) 되어 있음. 송수신기 및 배터리 관련은 미포함.

- BNF : 기체의 프레임 및 전자 기자재(모터, 변속기, 서보, 수신기)가 조립 완료되어 있음. 조종기는 미포함이며, 특정 조종기만 사용 가능.

F450 EDU/Team Flying Base Combo (High Grade)

교육 및 군무드론용 베이스 프레임 콤보 패키지.(High Grade)

본 제품은 프레임 및 모터, 변속기, 프로펠러 및 조립에 필요한 배선, GPS 마운트 및 비행용 배터리가 모두 포함된 패키지 구성입니다.

High Grade 사양으로 S2312(920KV) 모터 및 초경량 고성능의 BLHeli_S 35A 변속기가 파워트레인으로 구성되어 있습니다.

비행을 위해 조종기와 수신기, 배터리, FC, 충전기가 별도로 필요합니다.

<제 원>

- Diameter : 450mm Wheel Base

- KIT Weight : 282g

- Battery : 제품에 포함되어 있습니다.

- Brushless Motor : 제품에 포함되어 있습니다.

- Brushless ESC : 제품에 포함되어 있습니다.

- Prop' : 제품에 포함되어 있습니다.

- Flight controller : PixHawk2/4 또는 Tarot ZYX-M (별매)

- Flight Time : 8~14 Min'

- Flight Weight : 800g~1600g

[알씨뱅크] SREF-024-CH4 F450 연구/교육용 베이스 Combo (4셀/2312 모터 버전)

<제품 이미지>

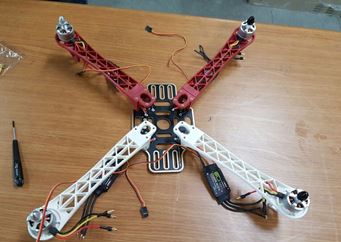

프레임 및 파워 트레인 조립은 약 30분 정도면 완료 가능!

[알씨뱅크] SREF-024-CH4 F450 연구/교육용 베이스 Combo (4셀/2312 모터 버전)

- High Power 사양의 S2312(920KV) 모터 4Set 포함!

[알씨뱅크] SREF-024-CH4 F450 연구/교육용 베이스 Combo (4셀/2312 모터 버전)

제품 구성 아래 이미지를 누르면 각 구성품의 상세 설명으로 이동합니다
F450 드론 쿼드콥터 프레임 키트	[RTS] S2312-920KV Motor (정방향/HP/V3)	[RTS] S2312-920KV Motor (역방향/HP/V3)
[GT-Drone] 35A BLHeli_S OPTO 드론 변속기 ESC (2S~5S)	[TR] 9x4.5in 자동잠김 프로펠라	PT-B2200N-SP35 (14.8V, 4S1P, 35C+/JST-XT) 리튬폴리머 배터리 - XT60
[TAROT] F450/F550 랜딩 스키드 세트 (흰색)	[TR] T-타입 GPS 마운트 세트 (고품질)	XT60 커넥터 전원잭 (10cm 실리콘 케이블 장착)

제품 구성품 1 : F450 드론 쿼드콥터 프레임 키트

F450 Frame Kit

[알씨뱅크] SREF-024-CH4 F450 연구/교육용 베이스 Combo (4셀/2312 모터 버전)

프레임 크기 : 450mm

무게 : 282g

고강도 엔지니어링 플라스틱으로 제작되어 매우 튼튼하고 유연합니다.

메인 프레임에 PDB 기판 처리가 완료된 제품입니다.

추천 사양 (미포함) :

- 2212 모터 x 4

- 20A 이상 변속기 x 4

- 11.1v 2200mAh 30C 이상 배터리 x 1

- 9443 프로펠라 x 4

F450 카피 프레임 중 가장 뛰어난 품질을 지닌 고강도 제품입니다.

제품 구성품 2 : [RTS] S2312-920KV Motor (정방향/HP/V3)

S2312-920KV Motor for F450/F550/S500 Multicopter(CW/V3)

하이파워 사양의 소형 멀티콥터를 위한 아웃러너 모터.(920KV)

DJI 및 호환 계열 F330/F450/F550/S500/TBS500 등과 같은 소형 클래스 쿼드, 헥사콥터에 적합한 모터 입니다.

프롭은 3S/4S 공히 동사의 9x4.5in Self-Lock Propeller (DJI/Universal Type)을 사용하시면 됩니다.

* 입고 시기에 따라 모터 표면에 OEM 로고가 각인되어 있을 수 있습니다.

캡 색상 : Silver

프롭 회전 방향 : CW(위에서 볼 때 반시계 방향, 아래에서 볼 때 시계방향)

<제 원>

- Type : 23x12mm

- KV : 920RPM/V

- 중량 : 48g

<제품 이미지>

- 9x4.5in Self-Lock Propeller 장착 예제.

제품 구성품 3 : [RTS] S2312-920KV Motor (역방향/HP/V3)

S2312-920KV Motor for F450/F550/S500 Multicopter(CCW/V3)

하이파워 사양의 소형 멀티콥터를 위한 아웃러너 모터.(920KV)

DJI 및 호환 계열 F330/F450/F550/S500/TBS500 등과 같은 소형 클래스 쿼드, 헥사콥터에 적합한 모터 입니다.

프롭은 3S/4S 공히 동사의 9x4.5in Self-Lock Propeller (DJI/Universal Type)을 사용하시면 됩니다.

* 입고 시기에 따라 모터 표면에 OEM 로고가 각인되어 있을 수 있습니다.

캡 색상 : Black

프롭 회전 방향 : CCW(위에서 볼 때 시계 방향, 아래에서 볼 때 반시계방향)

<제 원>

- Type : 23x12mm

- KV : 920RPM/V

- 중량 : 48g

<제품 이미지>

- 9x4.5in Self-Lock Propeller 장착 예제.

제품 구성품 4 : [GT-Drone] 35A BLHeli_S OPTO 드론 변속기 ESC (2S~5S)

[GT Drone] 35A BL BLHeli_S ESC

최신 EFM8BB21F16G 칩셋을 장착한 초소형 드론용 변속기로서 BLHeli_S 펌웨어가 기본 설치되어 있습니다.

6-레이어, 3온스 도핑된 PCB를 사용, 대전류에도 충분히 버틸 수 있도록 설계, 아울러 RGB 컬러 LED 칩이 장착되어 있습니다.

입력전압은 최대 5S (18.5V)까지 가능합니다.

최신 BLHeli_S 펌웨어가 설치되어 있어 PWM, Oneshot, DShot 프로토콜을 모두 지원하며,

BLHeli Suite 프로그램을 이용하여 LED 제어, 모터 회전 방향 변경, 양방향 회전 기능, 비프음 강도 등 여러가지 설정을 변경할 수 있습니다.

(LED 설정의 기본값은 OFF 입니다)

대부분의 드론에 쉽게 연결할 수 있게끔 3.5mm 골드잭이 미리 장착되어 있습니다.

픽스호크(아두파일럿)에 사용시 SERVO_BLH_AUTO = 1 로 설정하여 ESC Path-through 기능을 활성화 할 수 있습니다.

그렇게 하고 나서 픽스호크에 USB 케이블을 연결하고 아래의 ESC 설정 프로그램 사이트에 접속해서,

픽스호크를 통해 ESC 설정에 접속할 수 있습니다.

자세한 방법은 아래의 상세 설명을 참고하시기 바랍니다.

ESC 설정 프로그램 : https://esc-configurator.com

< 상세 제원 >

- Utilizes high-performance EFM8BB2 50MHz MCU

- Capacity : 30A

- Input Voltage: 2S~5S(7.4V~18.5V)

- Continuous Current : 35A

- Burst Current(10s) : 45A

- BEC : NO(Opto)

- Programming : YES

- PCB+ power cord length: 12cm

- PCB+ signal line length: 16cm

- Dimension : 13x25x5.4mm

- Weight: 5.4g(incl' Wire and Harness)

The latest EFM8BB21F16G high speed control chip.

A 6-layer, 3-ounce copper-thick and high-quality PCB is adopted, and the layered layout of large current and small control signal is adopted to enhance the anti-jamming ability.

The gold plating process on PCB surface can effectively improve the current resistance and heat dissipation ability of electric regulation.

Integrated RGB multi-color bright LED night light, night flight is even more dazzling.

[알씨뱅크] SREF-024-CH4 F450 연구/교육용 베이스 Combo (4셀/2312 모터 버전)

< 픽스호크(아두파일럿)에 사용시 변속기 설정 방법 >

* 참고 : 이 설정 하지 않고 그냥 일반 변속기처럼 MAIN OUT 단자에 연결해서 쓰셔도 무방합니다.

이 설정을 하는 이유는 LED 를 켜거나, DSHOT 기능을 사용하기 위함입니다.

BRD_SAFETY_DEFLT = 0 (안전 스위치 기능 OFF)

MOT_PWM_TYPE = 6 (DSHOT 600)

SERVO_BLH_AUTO = 1 (BLHeli 패스쓰루 기능 활성화)

SERVO1_FUNCTION = 0 (MAIN OUT 단자의 출력을 끔)

SERVO2_FUNCTION = 0

SERVO3_FUNCTION = 0

SERVO4_FUNCTION = 0

SERVO9_FUNCTION = 33 (AUX OUT 단자의 출력을 켬)

SERVO10_FUNCTION = 34

SERVO11_FUNCTION = 35

SERVO12_FUNCTION = 36

위와 같이 설정하고, 변속기를 MAIN OUT 이 아닌 AUX OUT 에 연결한 후,

픽스호크 재부팅 후 아래의 ESC 설정 프로그램에 접속해서 변속기 설정이 가능합니다.

ESC 설정 프로그램 : https://esc-configurator.com

<제품 이미지>

[알씨뱅크] SREF-024-CH4 F450 연구/교육용 베이스 Combo (4셀/2312 모터 버전)

제품 구성품 5 : [TR] 9x4.5in 자동잠김 프로펠라

[TR] 9x4.5in Self-Lock Propeller(Universal Type)

휠베이스 기준 380~550mm급 쿼드 및 헥사에 사용되는 셀프 락타입 프롭 세트.

DJI 팬텀 시리즈, F450/F550 및 S550, TBS500급과 같은 Middle Class Frame에 적합합니다.

프롭 어댑터 직경 6mm/1.0 피치인 모터에는 모두 사용이 가능합니다.

※ 가격이 매우 저렴한 제품으로, 휘어짐으로 인한 진동이 있을 수 있으니 밸런스를 맞춰서 사용하시기 바랍니다.

정/역피치 각 1Set(CW/CCW)

규격 : 9x4.5in

색상 : White

<제품 이미지>

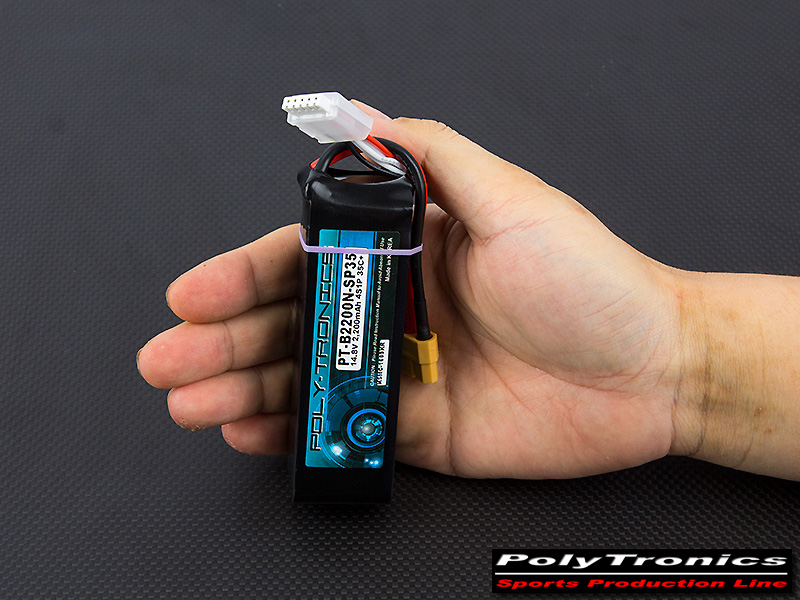

제품 구성품 6 : PT-B2200N-SP35 (14.8V, 4S1P, 35C+/JST-XT) 리튬폴리머 배터리 - XT60

Poly-Tronics 7th Generation 2,200mAh (14.8V, 4S1P, 35C+/JST-XT) - Slim Line

7세대 리튬 폴리머 전지 Poly-Tronics UFW Series!

Polytronics Brand 런칭 10주년 기념 네번 째 이벤트!

파격 특가에 1,000Pack 한정으로 발매 됩니다.

새롭게 진화한 Poly-Tronics Evolution-7 Series는 독자적인 Hybrid RS Construction Technology^TM를 이용, 고품질 Substrate 및 엄격한 ISO9001 QC를 통해 엄선된 Cell들 중 IR(Internal Resistance)값이 동일한 Cell 만을 선별, Matched Pack 사양으로 제조가 됩니다.

기존 Prolite 시리즈와 마찬가지로 Cycling 특성이 매우 우수하며(Normal Environment에서 200Cycle 이상), 현존하는 고출력 리튬 폴리머 전지 중 가장 높은 에너지 밀도를 가진 배터리로서 최상의 품질과 뛰어난 방전율( 25C, 30C, 35C, 40C Full Line Up)을 자랑하는 최고급 배터리입니다.

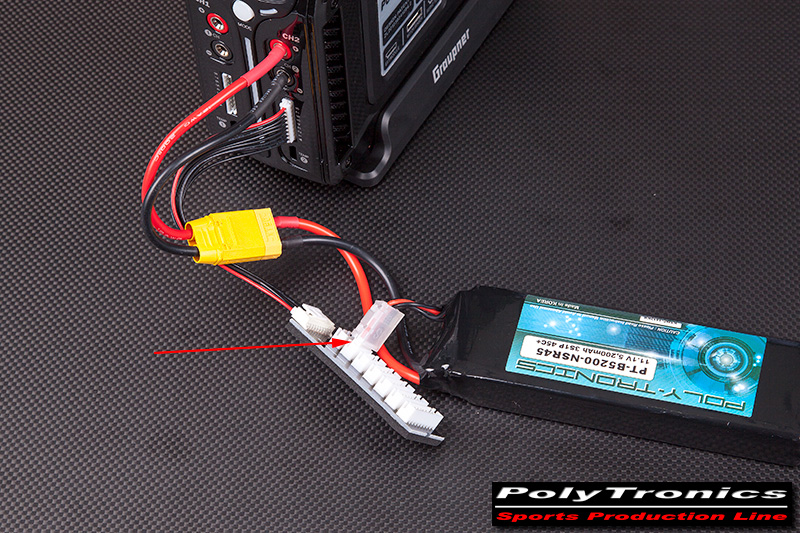

Call Balancer Connector는 유럽 표준규격 JST-XT^TM 커넥터로 출고, 현존 충전기의 표준으로 각광 받는 SJ/Graupner 충전기와 100% 호환성을 유지 합니다.

신형 JST-XT 컨넥터는 커넥터 터미널을 보호하기 위해 전용 Connector Protection Case와 함께 공급됩니다.

SP35 Series에는 XT60 컨넥터가 기본 사양으로 출고 됩니다.

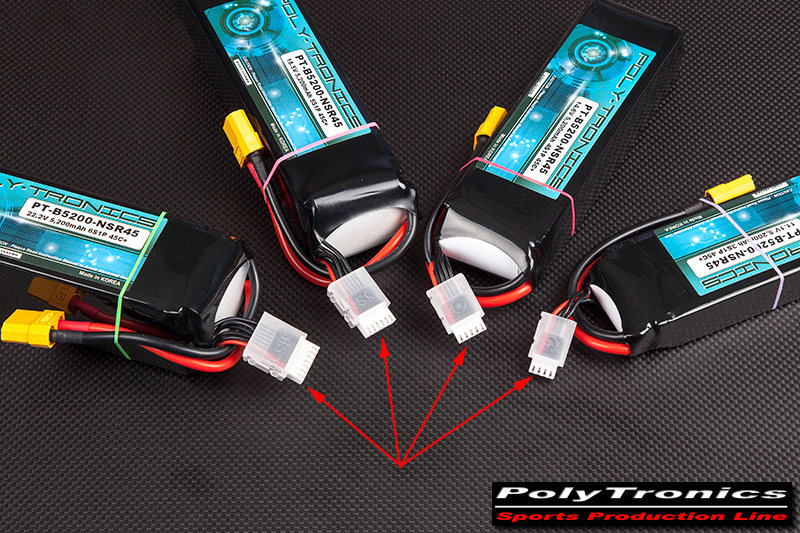

새롭게 출시되는 PolyTronics LiPo Line-Up은 JST-XT Balance Connector로 출시되며 전용 Protection Housing과 함께 공급됩니다.(3S~6S)

전용 JST-XT Protection Housing은 Balancer Board에 연결시 매우 편리하게 연결 할 수 있도록 구성되어 있으며, 기존 제품과는 달리 핀 헤더를 충격 등에서 보호 할 수 있도록 PE 소재로 되어 있습니다.

현존 최고의 충전기 - SJ/Graupner Recharger 시리즈와도 100% 호환 됩니다.

PT-B2200N-SP35 (14.8V, 4S1P, 35C+)

No	Item	Spec'	비고
1	크기(WHD)	3510532.5mm	mm
2	무게(g)	241g	SiliconWire, MPT Conn' 포함
3	전압(Volt)	14.8V	기준전압
4	만충전압(Volt)	4.2±0.03V	개별 Cell 전압
5	Cut-Off 전압	2.8V
6	용량(mAh)	2,200mAh
7	충전 전류	Max 5C	Coulomb
8	방전율(C)	연속 : 35C	Coulomb
