[Amass] XT90 스파크 방지 (안티스파크) 커넥터 암수 2조

AMASS XT90 Anti-Spark/HASP Connector(2Set)

스파크 방지용 인슐레이터(5.6Ω)가 내장된 신형 XT90 컨넥터 시스템.

4Cell/ 4,000mAh 이상의 대용량 배터리에서 변속기 연결시 필연적으로 발생하는 스파크를 원천적으로 차단, Surgy 전압에 의한 변속기 및 PMU의 소자를 보호하는 획기적인 컨넥터 시스템입니다

+단자쪽에 2중 인슐레이터로 컨넥터를 구성, 아울러 5.6.Ω 저항을 내장, 1단 연결에서 저항이 써지를 흡수하고 2단 연결에서 인슐레이터 바깥쪽 단자는 접촉하지 않고 메인 컨넥터가 연결되는 방식입니다.

아울러 Silicon 성형 Wire Skirt를 추가, 별도의 수축포 없이 솔더링이 가능하며 차후 여러번 재생해서 재활용이 가능합니다.

4,000mAh~6,000mAh Range의 4S~12S(14.8V~44.4V)까지 범용적으로 사용이 가능합니다.

실리콘 와이어는 최대 10AWG까지 연결 가능!

연결 방법은 아래 도해를 참조하세요.

* Amass 본사의 정책으로 인해 2025-06월 이후 생산된 제품은 Amass 로고가 없으며, 로고 부분이 비어 있습니다.

현재는 로고가 있는 제품과 없는 제품이 섞여 있으며, 향후 점차 로고가 없는 제품으로 대체됩니다.

알씨뱅크에서 구입 후 로고가 없는 제품을 받으셨다면, 비정품을 받으신 것이 아니라 신제품을 받으신 것입니다!

<제품 이미지>

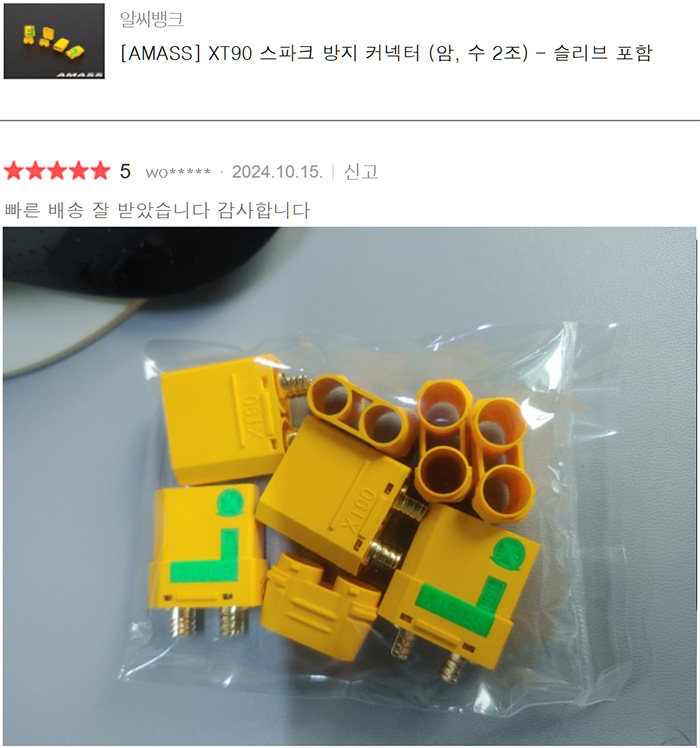

배터리 및 변속기(또는 충전기)쪽 ±단자, 총 2Set(4개)가 기본사양입니다.

XT90S는 배터리 쪽에 Insulator Type Female Connector가 연결됩니다.

솔더링 후에는 Silicon Skirt를 끼워서 조립을 완료 합니다.

조립 완료 사진

XT90S는 AS150과는 달리 분리형이 아닌 관계로 여타 컨넥터와 마찬가지로 두개의 단자(±)가 동시에 접촉하는 형태 입니다.

따라서 삽입시 고전압에서 발생하는 써지(스파크)를 방지하기 위해 독특한 2단 삽입구조로 되어 있습니다.

1단 삽입시 아래 사진의 화살표 부분까지만 먼저 연결이 되는데, 내부의 인슐레이터 단자가 먼저 반대쪽 단자에 닿아 서지 전압을 흡수하고 -

그 다음 아래 사진의 화살표와 같이 양쪽의 스토퍼를 누른 후 밀어서 끼우면 2단 연결이 완료 됩니다.

내부의 저항((5.6Ω)이 먼저 써지 전압을 흡수, 스파크로 인한 골드 컨넥터 단자의 손상을 예방합니다.
